2009年10月12日

ホイールハブのオーバーホール

3連休はお天気が良かったですねぇ。特に真ん中の日曜日は絶好の自転車日和でした。
しかし土日と仕事だった私は、今日は疲れて休養することにしました。。。

午前中はダラダラ過ごし、午後は自転車のメンテをしました。PURE DROPに乗り始めて2年ちょっと、距離にして5000km弱。そろそろオーバーホールしてあげなくっちゃね。オーバーホールってなんか言葉の響きがイイ!。ワクワクします。

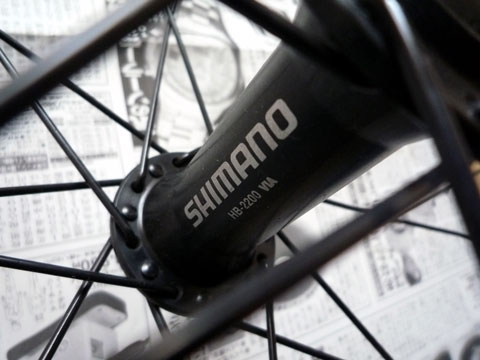

いっぺんに全部やるのは大変そうなので、今日はホイールハブのグリスアップをしてみます。PURE DROPのホイールはAREXRIMS R450。フロントホイールハブはSHIMANO HB−2200、リアはFH−2200です。2200はSORAが3000番台なので、その下のグレードになります。1000番台もあるのかな?

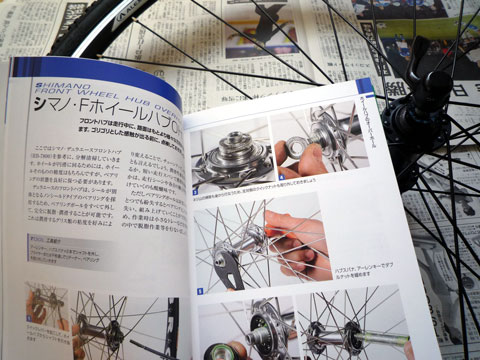

まずはフロント。メンテ本を見ながら進めます。お手本はDURA ACEかぁ。

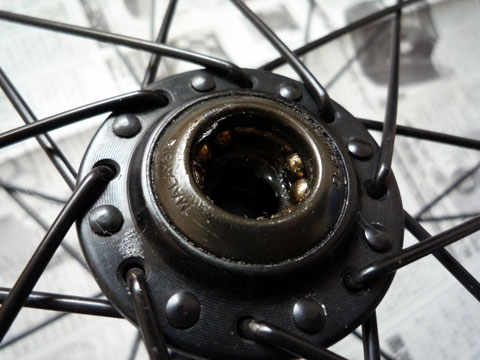

シャフトを抜いて、この部分を手で廻してみるとなんかゴリゴリ感があります。これじゃあ走っている時の抵抗になっていたことでしょう。

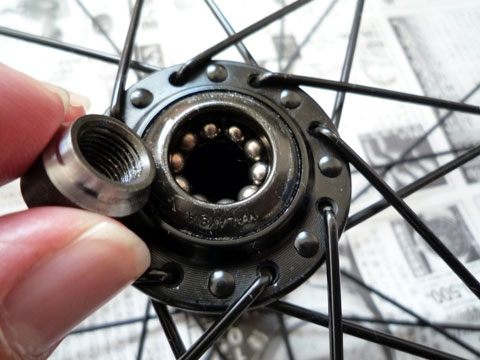

正しい道具が無いのでナットをダブルモンキー(モンキーレンチ2本)で取ってみると、こんな感じ。ベアリング?玉が1つ落ちて驚きました。玉は溝に入っているだけです。この時点でお手本のDURA ACEは全く役に立ちません。。


古いグリスを拭き取って、玉を戻して行きます。玉は左右10個
ずつ。1個見つからなくて焦りました。。


玉を指で持っているナットが押しているんです。それで適正な圧力を調整してかけるんですね。分解してしくみが良く判りました。

グリスは先に塗るべきでしたが、もう玉を入れてしまったので後から塗っていきます。グリスの粘度で玉が落ちなくなり、作業しやすくなりました。

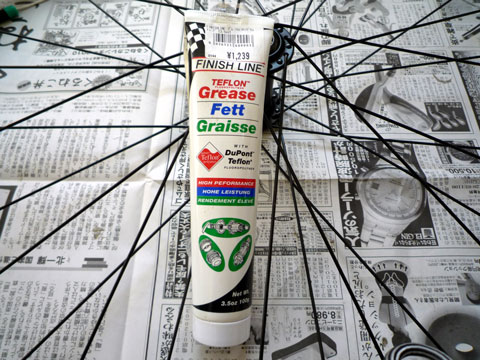

グリスはテフロンが良いということで、これを使いました。HB−2200が1000円なのでグリスの方が高いですね(笑)


さてこれでネジを締めこんで、フロントは終わりました。回転は前よりスムーズになりました。なったはずですっ!

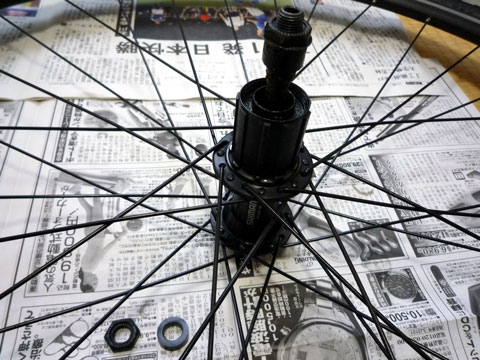

ついでにリアも。フリーボディーは取れない構造でした。玉は9個でフロントより大きかったです。


ここまで約2時間。1日で全部のオーバーホールをするのはやはり大変そうです。他の部分は次回にしたいと思います。


posted by spirit at 18:33| 千葉 ☀| Comment(10) | TrackBack(0) | 自転車 | このブログの読者になる | 更新情報をチェックする
この記事へのコメント
ハブグリスアップ楽しいですよねぇ。
僕はこういう作業が大好きです。
ベアリングをグリスなしで並べてしまえるのは、ちょっと神業ですよ(笑)!
帯磁させたドライバを使うと楽に作業できますよ〜、次回はお試しください。
Posted by ワンチャン at 2009年10月12日 22:01
ワンチャンこんばんは。
玉がベトベトで取り外すのに難儀しました。
2200の構造はアバウトなので私でも出来たんだと思います。
ワンチャンはもっといろいろメンテしているので、こんど教えてください!
Posted by spirit at 2009年10月13日 20:52
spiritさん、こんばんは。kakapoです。
ハブのグリスアップ・・・私も興味があります。EscapeR3のホイールは、5000km時点でタイヤを交換し、カミサンのR3とホイールごと交換してしまいました。なので、私のR3は、現在2500km程度のホイール、カミサンのR3には、5500km程度のホイールが付いています^^;
Posted by Kakapo at 2009年10月13日 21:33
私のPANTOはハブが105なので、分解グリスアップ出来るのではないかいと、密かに期待しております。
その本貸して貰おうかなー?
Posted by はんぞう at 2009年10月13日 22:20
おぉ、楽しんでますねぇ。
自分のホイールは、チョッとマニアックらしく、専用工具が必要なので、ショップにお願いしてますが、2ヵ月半戻ってきません。
悲しいぃ〜(・・;)

Posted by わいず at 2009年10月14日 22:28
ご無沙汰です
ハブはちょっと難易度高そうですね…
スプロケットやBBを交換洗浄した時は
元に戻せるかの緊張感でいつも汗タラリンです
レイクタウンよく行きますヨ
行くところが決まってて未だ全貌がつかめません
Posted by ザンコーニ at 2009年10月14日 22:53
kakapoさんこんばんは。
ホイールハブのグリスアップって何q走行後となの?と思って調べてみたところ、どこかに5000kmと書いてありました。
奥様のホイールはそろそろやったほうがいいかもしれませんね。
Posted by spirit at 2009年10月15日 20:59
はんぞうさんこんばんは。
え?ハブはなんでも分解グリスアップできるものではないんですか?
本良かったらお貸ししますよー。
やるとき言ってください。
Posted by spirit at 2009年10月15日 21:00
わいずさんこんばんは。
なるほど。専用工具が要るハブもあるんですね。
私の持っている本によると、マビックがその手のやつらしいです。
リアハブはバラバラにできますが、超複雑です。
それにしても2ヶ月半はひどいですね。
Posted by spirit at 2009年10月15日 21:04
ザンコさんこんばんは。
BBの方が難しそうですよ。
道具もないしどうしようかと思ってます。
元に戻せるかは確かにそうですよね。
そのスリルがたまらなかったりします。
レイクタウン、私はほぼY’sしか行ってません。
Posted by spirit at 2009年10月15日 21:06
